1  尖角滴漆的形成与影响

1.1  尖角滴漆的形成原因

尖角滴漆是指保险杠静电喷涂烘烤后，在尖角处有油漆的集聚，并形成漆滴的现象。

滴漆不良的出现，主要有以下几个方面原因：

1）产品结构与喷涂姿态：保险杠存在较为锐利的尖角结构，且在喷涂过程中通常采取鞍马式喷涂，尖角自然朝下放置。若尖角与地面垂直或接近垂直，油漆会在重力作用下逐渐往尖角处聚集，最终形成一颗漆滴。

2）喷涂轨迹：机器人喷涂轨迹若存在叠枪率高，勾边位置不合理、枪距过近等缺陷时易造成滴漆；同时喷涂吐出量设置过高等同样可能造成尖角滴漆。

3）涂料自身性质：若涂料在开发过程中，自身抗流挂性较差；或者某些颜色漆膜喷涂较厚，在喷涂过程中同样易于出现尖角滴漆。

     不难发现，尖角滴漆出现的本质原因在于保险杠本身的结构，当存在尖角结构且喷涂过程中与地面成垂直或者近垂直摆放时，尖角滴漆现象易于发生。

1.2  尖角滴漆的品质影响

尖角滴漆一旦形成后，会直接造成明显的外观缺陷。若滴漆颗粒较大，甚至会影响后续装配。通常尖角积漆为批量不良，大大降低保险杠喷涂的一次合格率，并且返修难度大，很容易造成生产过程中的停线。需要投入大量的作业人员来处理，因此尖角滴漆属于较为严重的外观品质不良，应该尽量避免或者消除此类缺陷。

2  尖角滴漆的返修

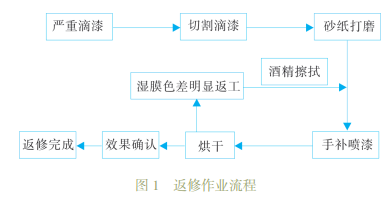

保险杠尖角根据滴漆程度，可分为严重滴漆和轻微滴漆2种。两者的返修处理工艺大体相似，返修作业流程具体见图1所示。

3  尖角滴漆不良的解决方案

根据产生尖角滴漆的主要原因，要想改善或者消除尖角滴漆，根本上就是要减少油漆往尖角处的流动，保证尖角处无多余油漆聚集，同时确保尖角处外观满足要求。通过仔细研究和大量的现场试验发现，尖角滴漆不良主要可以从以下几个方面进行解决。

1）涂料自身抗流挂性优化；

2）机器人喷涂轨迹优化；

3）外加导体静电引流。

3.1  涂料自身抗流挂性优化

     抗流挂性优化一般从改善流挂极限、适量添加快干稀释剂、提升涂料黏度、添加抗流挂助剂等几个方面着手。

3.1.2  添加抗流挂助剂

抗流挂助剂为一种能够改善流挂性能的小分子化合物，在涂料开发过程中通常会少量添加保证良好的抗流挂性能。在施工过程中，可以根据生产情况适量调整其比例，以达到较好的品质要求，其含量一般控制在1.5％以内。过量添加可能会导致涂料基本物性和施工作业性出现异常，因此在添加过程中需要谨慎，并且同时进行涂料性能测试，确保性能满足要求。

3.2  机器人喷涂轨迹优化

对于尖角滴漆，从机器人喷涂轨迹着手，可以进行相应调整和优化。

3.3  尖角滴漆静电引流

3.3.1 锡箔纸静电引流

3.3.2 铁丝环静电引流
