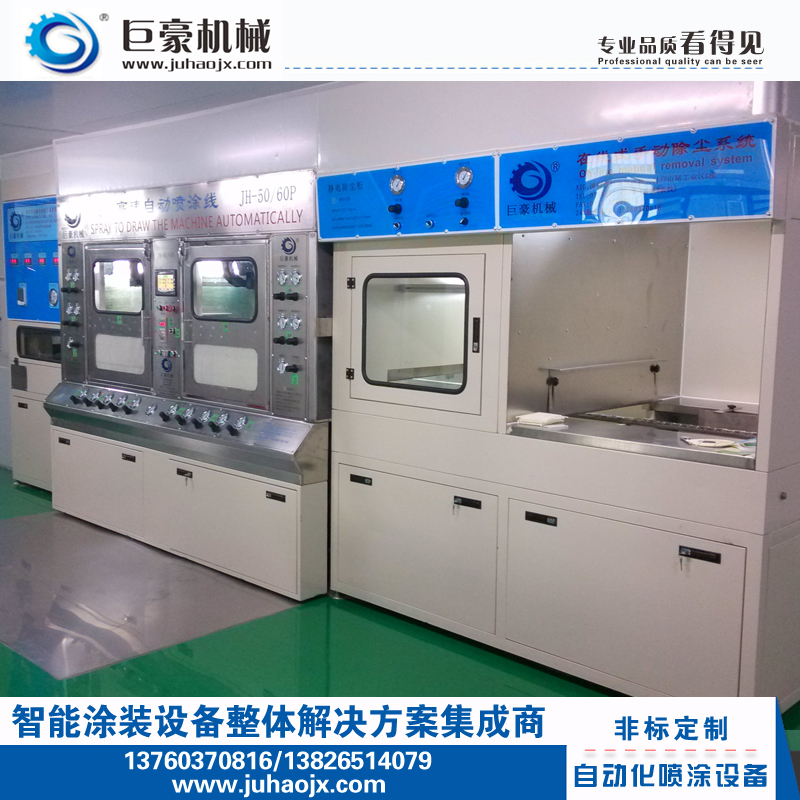

在线式往复喷涂机喷油生产线设备、油漆喷涂均匀、效率高、人力少,全自动连续24小时作业、产量大、效率高、涂层面均匀,比一般喷涂设备产量大3-4倍。PU/UV漆两用配套无尘车间生产,有效地控制产品外观质量,满足了客户对品质的需求,增强公司产品在市场的竞争能力又赢得了客户信任。
工艺资料:
1. 输送速度:V=0-8米/min变频调速。
2.工件自转:V=10-200R/min变频可调。
3.产量:500-5000件/h(视工件大小及挂件方法计量。
4.喷枪数:每喷房6-8支喷枪(视喷涂需要可增或减少)。
5.涂装方式:工件正反自转配合各角度固定喷枪循序喷涂。
6.喷房:万级设计,水洗无尘喷房、负压排气。
7.供风:可按无尘等级需求规划不同等级供气
产品说明:
工件自转自动喷涂机(一涂一烤,二涂二烤,三涂三烤,另加UV固化)
一、 适用产品:
手机、相机、MP3、音箱、玩具、化妆品盒、键盘、鼠标. 相机、DVD等。
二、 喷涂流程:
1 上料-2自动静电除尘 -3自动喷涂-4 静置烘烤冷却 -5 UV 固化-6 下料. (每增加一涂一烤 4、5、6 工艺需增加一组设备).
三、 外观尺寸: L8 m x W2 m x H1.5 m.(根据客户车间与产品情况而规划)
四、 工艺资料:
1.链条输送速度: 0-8 m/min.
3.工件尺寸: 托盘800 * 800 mm.
4.产量: 400-8000 件/ h (依工件大小变动).
5.喷枪数: 喷枪数量:2-4支(视产品而定)
6.喷涂方式:平面喷涂方式;
7.喷房:三面水洗、涡漩水流、负压排气.
8.补风: 可依无尘等级需求规划不同等级之供气过滤系统. 无尘正压鲜风补给,经初效、中效、中效、高校四层过滤配合涡旋式喷房,正压喷涂。链条输送至彩钢板岩棉烤箱,远红外发热管烘烤,进口温控分段控制,可加UV固化炉,无尘房车间万级至静态万级动态十万级。
9.烤箱:
冷轧板折弯焊接、表面处理、远红发热、岩棉隔热、SCR分控.可搭配 UV 固化炉施工.
10.操作方式:
人机界面采用可编程PLC可编程序触摸显示屏,来料自动感人机接口控制,红外线感应,来料自检测,自动喷涂.
五、 特点:
1.适用性强,节省人工,提高质量,搭配输送线可连续生产。
2.设备为全自动控制,所有操作均可在屏上完成。
3.伺服电要驱动,定位精准,喷涂速度快。
4.全中文界面,操作简单易学,10分钟可编写一组程序,可针对产品储存多组程序,生产时可任意切换。
5.整机为模块装配结构,可拆卸,运输方便。
6.较单轴往复机,可对产品跟踪喷涂,能达到更好的品质效果。
-
-
-
