真空镀膜层怎么做出来不导电

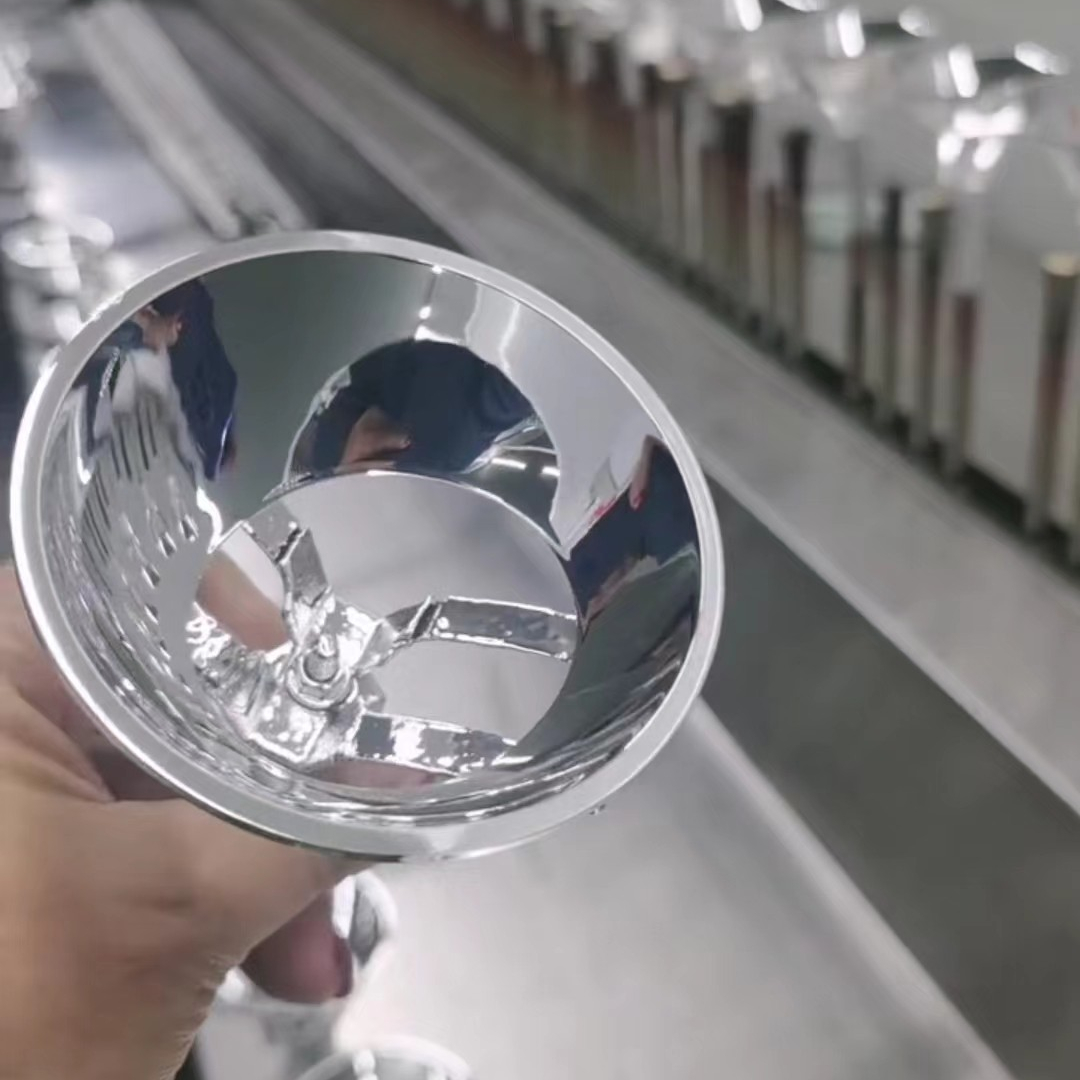

真空镀膜镀层并非完全不导电,不导电是利用了分子在薄膜状态下的不连续性
金属或金属化合物都具有导电性,只是导电率不同。但是,当金属或金属化合物呈一种薄膜的状态时,其相应的物理特性会有所不同。
常规的镀膜材料中,如:银是银白效果和导电性能最好的金属,但它厚度在5纳米以下时,它是不导电的;铝的银白效果和导电性比银稍微差一些,但它厚度在0.9纳米时,就已经具备导电性。
为什么会这样呢?
那是因为银分子的连续性没有铝的好,所以在相对膜厚下,它的导电性反而较差。我们真空镀金属不导电膜其实就是利用了某些金属的分子连续性差的原理,把它厚度控制在某个范围,使其具备银白色外观并且电阻超大。
由此可见,金属不导电膜的效果跟它的膜厚是直接相关的。只有在相对应的膜厚下,才能得到相应稳定的银白色不导电膜。
上面已经讲到,银白效果和导电性能最好的银在5纳米以下的厚度时,它是不导电的,那么,是不是可以用银来做我们需要的金属不导电膜呢?
答案是否定的。
因为5纳米以下厚度的银基本上是透明无色的,尽管它不导电,但它不能同时具备银白色反光膜的效果。同样,铝也不行。
所以,我们需要一种能够镀出银白色金属光泽并具有较大的电阻金属材料。我们采用的是纯度在99.99%以上左右的锡或铟及铟锡合金。厚度在30纳米以下的锡,连续性相当的差,但能取得银白色金属光泽并具有较大的电阻。铟也是一样,但铟的银白色反光率更胜于锡的外观,因为价格较高,我们采用铟锡合金,这样既能得到不导电膜又能得到更白更亮的反光金属效果!
