喷漆废气处理设备

产品介绍

喷漆工序所采用的喷涂剂主要为油漆,有一定量的废气外排,废气的主要成分是漆雾及挥发的苯及苯系物(俗称天那水),对周围环境有一定影响。







一、污染物及其危害性

1.1、主要污染物:

        ㈠ 漆雾;

        ㈡ 挥发性有机废气(主要为三苯VOCS)

1.2、污染物的形成及危害性:

    1.2.1漆雾:液态油漆在气压作用下形成的雾化粉尘颗粒物,呈粘稠状,透明、极易吸附在所接触的人或物体上,而且还是潜在的致癌物质,对整个大气环境造成污染。

    1.2.2挥发性有机废气:主要为三苯(苯、甲苯、二甲苯)VOCS,有机溶剂是用来稀释油漆以达到物件表面光滑美观的目的,但有机溶剂极易挥发,不能长时间随油漆附着於物件表面,在喷涂及晾干过程将全部释放出来,从而形成有机废气,其特点为无色、极具刺激性,随空气的流动而扩散於大气中,能通过人体呼吸或直接作用人体,对人体的呼吸系统、血液、心肺、肝脏、黏膜、眼睛、神经等造成伤害,潜在的致癌物质,也会通过皮肤直接伤害人们。


二、设计依据与原则:

2.1设计依据:

(1)、遵循《中华人民共和国环境保护法》;

(2)、遵循 GB16297-1996 《大气污染物综合排放标准》;

(3)、遵循《大气污染物控制工程》;

(4)、遵循《通风与空气调节工程》;

(5)、遵循《工业管道工程施工及验收规范》;

(6)、广东省地方标准DB44/27-2001《大气污染物排放限值》

(7)、依据现场环境及参考厂方要求;

(8)、依据以往工作经验及参考国内外同类厂家资料;

(9)、电气工程采用国家级设计规范与标准:

  1)、 GBJ54-83《低压配电装置及线路设计规范》

  2)、 GBJ50034-93《工业企业照明设计规范》

  3)、 GBJ50055-93《通用用电设备配电规范》


三、 设计目标:

         喷漆废气经处理后,污染物排放达到广东省《家具制造行业挥发性有机化合物排放标准》DB 44/814-2010第二时段排放标准;离地15米高空排放

        即:苯外排浓度低于1mg/m 3 甲苯与二甲苯 外排浓度低于 20 mg/m 3 VOC s 外排浓度低于 30  mg/m 3

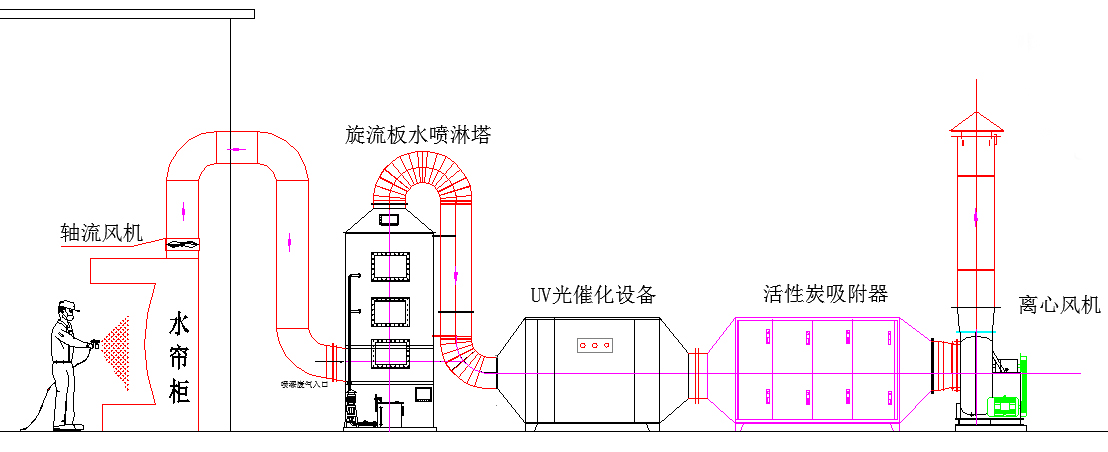

四、处理工艺选定流程框图及说明:

4.1 处理工艺的选定:

      根据喷漆废气的特点及环保要求,拟采用 水喷淋清洗工艺+UV光光催化处理+活性炭吸附工艺 对其进行治理。


---------------------------------------------------------------------------------------
